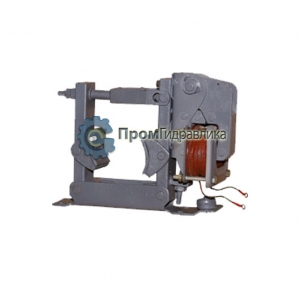

Тормоза колодочные ТКТ, ТКП, ТКМП

Тормоза колодочные ТКТ, ТКП, ТКМП

Тормоза колодочные ТКТ, ТКП, ТКМП предназначены для остановки и удержания валов механизмов подъемно-транспортных машин в заторможенном состоянии при неработающем приводе.

Тормоза колодочные не предназначены для работы в радиоактивной, взрыво- и пожароопасных средах, в помещениях с повышенным содержанием паров кислот и щелочей. При установке на механизмах, работающих на открытом воздухе, тормоза защищают кожухом от попадания атмосферных осадков и действия солнечной радиации.

Климатическое исполнение (У, УХЛ, Т) и категория размещения по ГОСТ 15150 69.

Тормоза колодочные ТКТ, ТКП, ТКМП комплектуемые электромагнитами и применяются в механизмах:

  • ТКТ рекомендуется применять в механизмах с группой режима не выше 4М.
  • ТКП эксплуатируются в механизмах всех групп режима при резких перепадах температуры окружающей среды.
  • ТКМП используют для металлургического оборудования в горячих цехах в механизмах групп режима 5М и 6М.

Технические условия для тормозов ТКТ и ТКП ТУ 3178-003-11523712-94

Технические условия для тормозов ТКМП ТУ 3178-009-11523712-96.

Тормоза с электромагнитом МПТ-212 напряжением 220В, ПВ40% могут работать в режиме ПВ100% при напряжении 110В.

Технические характеристики колодочных тормозов с электромагнитным приводом ТКТ, ТКП, ТКМП

Таблица 1

Марка тормоза

Диаметр шкива, мм

Тип электромаг-нита

Род тока

Рабочее напряже-ние, В

Максимальный тормозной момент, Н·м

Масса, кг, не более

ПВ=25%

ПВ=40%

ПВ=100%

ТКТ-100

100

МО-100

Перем.

110; 220

20

10

12

ТКТ-200/100

200

39

22

25

ТКТ-200

МО-200

157

78

35

ТКТ-300/200

300

235

118

61

ТКП-100

100

МПТ-108,
МП-101

Пост.

110; 220

20

16

8

16

ТКП-200/100

200

39

31

16

30

ТКП-200

МПТ-212,
МП-201

157

123

53

35

ТКП-300/200

300

235

186

78

75

ТКП-300

МП-301

490

412

167

83

ТКМП-400

400

ткп

110; (220; 440)*

1400

1100

530

196

ТКМП-500

500

2400

1700

820

305

ТКМП-600

600

4800

3400

1500

460

* Пояснения, касающиеся только тормозов типа ТКМП, см. табл. 2


Таблица 2

Тип тормоза

Напряжение постоян-ного тока, В

Режим работы (ПВ), %

Добавочное сопротивле-ние, Ом

Ток добавочного сопротивле-ния, А

Тип ящика резистора

Каталожный номер ящика резистора

ТКМП-400
(ТКП-400)

110
110
220
220
220

40
100
25
40
100

6
20
20,7
30
60

4,6
3
6
4,6
3

БК12У2

ИРАК 434.331.003.01
ИРАК 434.331.003.30
ИРАК 434.331.003.30
ИРАК 434.331.003.30
ИРАК 434.331.003.36

ТКМП-500
(ТКП-500)

110
110
220
220
220

40
100
25
40
100

5
18
17,6
30
55

5
3,2
7
5
3,2

БК12У2

ИРАК 434.331.003.01
ИРАК 434.331.003.01
ИРАК 434.331.003.30
ИРАК 434.331.003.30
ИРАК 434.331.003.30

ТКМП-600
(ТКП-600)

110
110
220
220
220

40
100
25
40
100

4
14
13,6
20,2
40,5

7
4,5
9
7
4,5

БК12У2

ИРАК 434.331.003.01
ИРАК 434.331.003.30
ИРАК 434.331.003.36
ИРАК 434.331.003.30

Катушки тормозов этого типа имеют единственное исполнение (110В, ПВ=25%). Для других режимов и напряжений последовательно с катушкой включаются резисторы, являющиеся принадлежностью оборудования, в котором используются тормоза.
