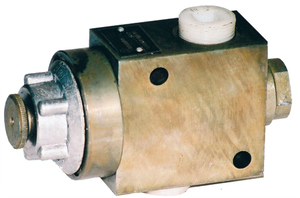

Гидродроссели типа ДР


скачать документацию в PDF



Гидродроссели типа ДР, ДРС обеспечивают свободный проход рабочей жидкости в обратном направлении.

Исполнение по присоединению для ДР:

  • без буквы – резьбовое;

  • С – стыковое.

Климатическое исполнение УХЛ, категория размещения 4.

Гидродроссели работают на минеральных маслах, очищенных не грубее 13 класса чистоты по ГОСТ 17216-71 с номинальной тонкостью фильтрации 25 мкм, кинетической вязкостью от 10 до 250 сСт и температурой от +10ºС до +70ºС при температуре окружающей среды от +0ºС до +40ºС.

Технические характеристики гидродросселей ДР и ДРС.

Марка гидроклапана

Условный проход, мм

Давление нагнетания, МПа

Расход рабочей жидкости, л/мин

Присоединение

Масса, кг

Габаритные размеры, мм

Ном

Макс

Ном

Макс

ДР-12

12

32

35

25

40

М27х2

2,95

145х75х75

ДРС-12

12

32

35

25

40

Стыковое

3,65

145х75х80

ДР-20

20

32

35

63

100

М33х2

3,5

160х75х85

ДРС-20

20

32

35

63

100

Стыковое

4,8

175х75х100

ДР-32

32

32

35

160

250

М48х2

6,2

178х75х110

ДРС-32

32

32

35

160

250

Стыковое

7,2

190х75х122

Скачать файл
