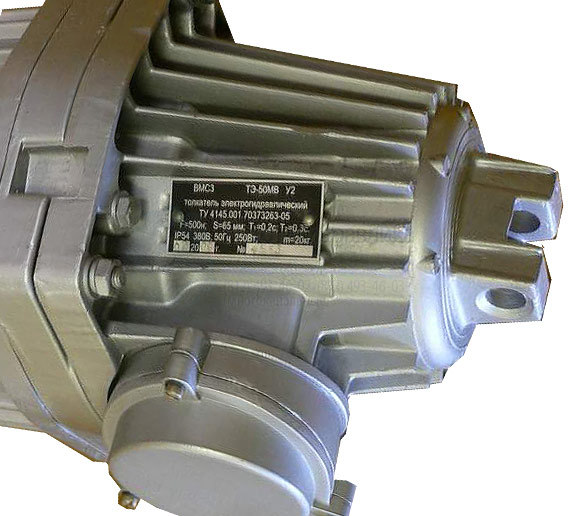

Электрогидротолкатели ТЭ
Гидротолкатели ТЭ-30, ТЭ-30/50, ТЭ-30РД (с демпферным устройством), ТЭ-50М, ТЭ-80М, ТЭ-150, ТЭ-200 предназначены для применения в качестве привода колодочных пружинных тормозов, служащих для механизации различных производственных процессов.
Климатические исполнения У2, Т2, ХЛ2 по ГОСТ 15150-69.
Окружающая среда должна быть невзрывоопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл, изоляцию и резину.
Гидротолкатели рассчитаны для работы от сети трехфазного переменного тока в повторно-кратковременном режиме при ПВ60% и менее, с частотой включений от 720 до 2000 вкл/час.
Технические характеристики гидротолкателей ТЭ
Параметры | Типоисполнения | |||||
ТЭ-30 | ТЭ-30/50 | ТЭ-50М | ТЭ-80М | ТЭ-150 | ТЭ-200 | |
Среднее усилие подъема, кгс(Н) | 30(300) | 30(300) | 50(500) | 80(800) | 150(1500) | 200(2000) |
Ход штока, мм | 32 | 50 | 65 | 65 | 65 | 65 |
Время подъема при номинальном усилии, не более, с | 0,26 | 0,45 | 0,66 | 0,71 | 1,5 | 0,85 |
Время обратного хода при номинальном усилии, не более, с | 0,26 | 0,35 | 0,57 | 0,5 | 0,45 | 0,45 |
Мощность потребляемая, Вт | 160 | 160 | 190 | 240 | 400 | 800 |
Масса рабочей жидкости, кг, не более | 1,1 | 2,7 | 2,7 | 9,0 | ||
Масса, кг | 12 | 12,5 | 20 | 21 | 35 | 38 |
