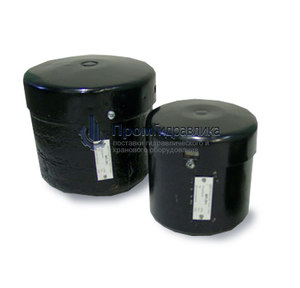

Электромагниты короткоходовые постоянного тока МП
Электромагниты короткоходовые постоянного тока МП предназначены для дистанционного электропривода пружинных колодочных тормозов серии ТКП, которые устанавливаются в различных крановых механизмах.
Климатические исполнения У2, УХЛ2, Т2.
Для включения электромагнитов - основное исполнение параллельное.
Технические характеристики электромагнитов постоянного тока МП
Тип электромагнита | Ход якоря, мм | Тяговое усилие, Н (кгс) | Потребляемая мощность, Вт | Масса, кг | ||||
ПВ=25% | ПВ=40% | ПВ=100% | ПВ=25% | ПВ=40% | ПВ=100% | |||
МП-101 | 3 | 274 (28) | 225 (23) | 93 (9,5) | 130 | 80 | 32 | 9 |
МП-201 | 4 | 930 (95) | 765 (78) | 314 (32) | 180 | 130 | 45 | 20 |
МП-301 | 4,5 | 1960 | 1620 | 685 | 320 | 170 | 80 | 36 |
Электромагниты рассчитаны:
на напряжение 110В постоянного тока для работы в режимах ПВ 25, 40 и 100%;
на напряжение 220В для работы в режимах ПВ 25 и 40%.
Для работы электромагнитов при напряжении 220В постоянного тока и ПВ 100%, а также для работы при напряжении 440В и ПВ 25, 40 и 100% последовательно с катушкой электромагнита должен быть включен добавочный резистор. Мощность указана при нагретой катушке и номинальном напряжении.
