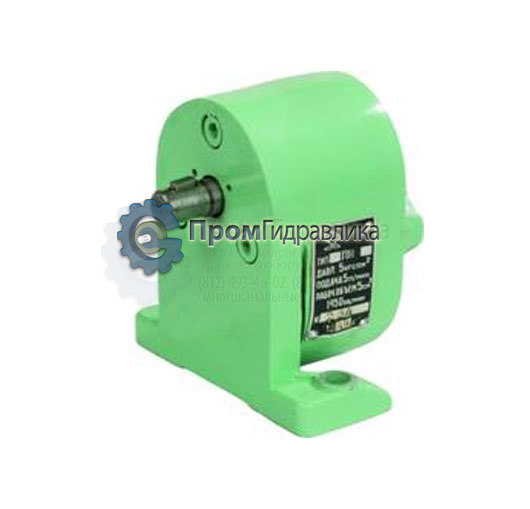

Насосы шестеренные и насосные агрегаты Г11, БГ11
Насосы шестеренные Г11 и БГ11 применяются для нагнетания постоянного по величине и направлению потока минерального масла с кинематической вязкостью от 17 до 400 мм2/с (сСт) при температуре от 10 до 55°С.
Насосы шестеренные Г11 и БГ11 применяются для нагнетания минерального масла, постоянного по величине и направлению потока.
Конструктивное исполнение насосов:
Г - насос с исполнением на лапах;
БГ - насосный агрегат с электродвигателем на плите;
АГ - насос с исполнением - малый фланец;
ВГ - насосный агрегат с исполнением фланец.
Направление вращения приводного вала насоса – правое. Привод насосов должен осуществляться только через упругую муфту. Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не грубее 40 мкм.
Технические характеристики насосов Г11, БГ11
Наименование | Номинальная подача, л/мин | Давление на выходе, МПа | Номинальная мощность, кВт | Масса, кг |
Г11-11А | 5 | 0,5 | 0,12 | 2,2 |
Г11-11 | 8 | 0,5 | 0,22 | 2,2 |
АГ11-11А | 5 | 0,5 | 0,12 | 2,2 |
АГ11-11 | 8 | 0,5 | 0,22 | 2,2 |
Г11-22А | 12 | 2,5 | 1,0 | 6 |
Г11-22 | 18 | 2,5 | 1,3 | 6 |
Г11-23А | 26 | 2,5 | 1,7 | 8,7 |
Г11-23 | 38 | 2,5 | 2,2 | 8,7 |
Г11-24А | 51,5 | 2,5 | 3,0 | 11 |
Г11-24 | 73 | 2,5 | 4,0 | 11 |
Г11-25А | 105 | 2,5 | 5,5 | 16 |
Г11-25 | 133 | 2,5 | 7,5 | 16 |
БГ11-11А | 5 | 0,5 | 0,12 | 12,5 |
БГ11-11 | 8 | 0,5 | 0,22 | 12,5 |
ВГ11-11А | 5 | 0,5 | 0,12 | 12,5 |
ВГ11-11 | 8 | 0,5 | 0,22 | 12,5 |
БГ11-22А | 12 | 2,5 | 1,0 | 25 |
БГ11-22 | 18 | 2,5 | 1,3 | 27 |
БГ11-23А | 26 | 2,5 | 1,7 | 26,8 |
БГ11-23 | 38 | 2,5 | 2,2 | 26,8 |
БГ11-24А | 51,5 | 2,5 | 3,0 | 60 |
БГ11-24 | 73 | 2,5 | 4,0 | 66 |
БГ11-25А | 105 | 2,5 | 5,5 | 89 |
БГ11-25 | 133 | 2,5 | 7,5 | 113 |
