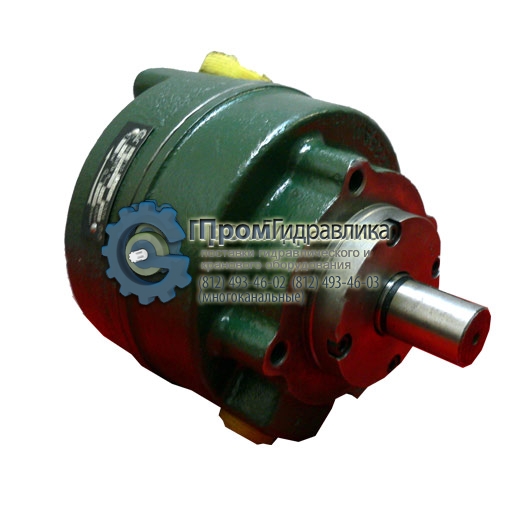

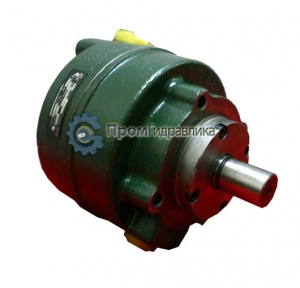

Насосы пластинчатые нерегулируемые БГ12
Насосы пластинчатые нерегулируемые БГ 12 предназначены для подачи рабочей жидкости в гидросистемы металлорежущих станков с нерегулируемым по величине потоком рабочей жидкости с постоянным давлением.
Насосы БГ12-2 выпускаются с правым направлением вращения вала и по заказу с левым направлением вращения вала. Направление вращения вала показано стрелкой, размещенной на корпусе насоса. Номинальная частота вращения – 1500 об/мин.
Температура масла от -10°Сдо +60°С, вязкость масла от 25 до 213 мм2/с (сСт).
Технические характеристики насосов пластинчатых БГ12-2
Марка насоса | Номинальный рабочий объем, см3 | Номинальная подача, л/мин | Давление на выходе, МПа | Номинальная мощность, кВт | Масса, кг |
Габарит 1 | |||||
БГ12-21АМ | 5 | 5,4 | 12,5 | 2,0 | 9,5 |
БГ12-21М | 8 | 9,0 | 3,06 | ||
БГ12-22АМ | 12,5 | 14,6 | 4,6 | ||
БГ12-22М | 16 | 19,4 | 5,65 | ||
БГ12-23АМ | 20 | 25,5 | 6,94 | ||
БГ12-23М | 25 | 33 | 8,45 | ||
Габарит 1+1 | |||||
5БГ12-21АМ | 5/5 | 5,4/5,4 | 12,5 | 4,0 | 16,0 |
5БГ12-21М | 5/8 | 5,4/9,0 | 5,0 | ||
5БГ12-22АМ | 5/12,5 | 5,4/14,6 | 6,6 | ||
5БГ12-22М | 5/16 | 5,4/19,4 | 7,6 | ||
5БГ12-23АМ | 5/20 | 5,4/25,5 | 8,9 | ||
5БГ12-23М | 5/25 | 5,4/33,0 | 10,5 | ||
8БГ12-21М | 8/5 | 9,0/9,0 | 7,1 | ||
8БГ12-22АМ | 8/12,5 | 9,0/14,6 | 7,7 | ||
8БГ12-22М | 8/16 | 9,0/19,4 | 8,7 | ||
8БГ12-23АМ | 8/20 | 9,0/25,5 | 10,0 | ||
8БГ12-23М | 8/25 | 9,0/33,0 | 11,5 | ||
12БГ12-22АМ | 12/12 | 14,6/14,6 | 9,2 | ||
12БГ12-22М | 12/16 | 14,6/19,4 | 10,3 | ||
12БГ12-23АМ | 12/20 | 14,6/25,5 | 11,5 | ||
12БГ12-23М | 12/25 | 14,6/33,0 | 13,0 | ||
18БГ12-22М | 18/16 | 19,4/19,4 | 11,3 | ||
18БГ12-23АМ | 18/20 | 19,4/25,5 | 12,6 | ||
18БГ12-23М | 18/25 | 19,4/33,0 | 14,1 | ||
25БГ12-23АМ | 25/20 | 25,5/25,5 | 13,9 | ||
25БГ12-23М | 25/25 | 25,5/33,0 | 15,4 | ||
35БГ12-23М | 35/25 | 33,0/33,0 | 16,9 | ||
Габарит 2 | |||||
БГ12-24АМ | 45 | 56 | 12,5 | 15,1 | 22 |
БГ12-24М | 56 | 73,9 | 19,6 | ||
БГ12-25АМ | 80 | 108,0 | 26 | ||
Габарит 2+1 | |||||
5БГ12-24АМ | 45/5 | 56,0/5,4 | 12,5 | 17,1 | 32 |
5БГ12-24М | 56/5 | 73,9/5,4 | 21,6 | ||
5БГ12-25АМ | 80/5 | 108,0/5,4 | 28,0 | ||
8БГ12-24АМ | 45/8 | 56,0/9,0 | 18,1 | ||
8БГ12-24М | 56/8 | 73,9/9,0 | 22,6 | ||
8БГ12-25АМ | 80/8 | 108,0/9,0 | 29,0 | ||
12БГ12-24АМ | 45/12 | 56,0/14,6 | 19,7 | ||
12БГ12-24М | 56/12 | 73,9/14,6 | 24,2 | ||
12БГ12-25АМ | 80/12 | 108,0/14,6 | 30,6 | ||
18БГ12-24АМ | 45/18 | 56,0/19,4 | 20,7 | ||
18БГ12-24М | 56/18 | 73,9/19,4 | 25,2 | ||
18БГ12-25АМ | 80/18 | 108,0/19,4 | 31,6 | ||
25БГ12-24АМ | 45/25 | 56,0/25,5 | 22,0 | ||
25БГ12-24М | 56/25 | 73,9/25,5 | 26,5 | ||
25БГ12-25АМ | 80/25 | 108,0/25,5 | 32,9 | ||
35БГ12-24АМ | 45/35 | 56,0/33,0 | 23,5 | ||
35БГ12-24М | 56/35 | 73,9/33,0 | 28,0 | ||
35БГ12-25АМ | 80/35 | 108,0/33,0 | 34,4 | ||
Габарит 2+2 | |||||
50БГ12-24АМ | 45/45 | 56/56 | 12,5 | 30,2 | 46 |
50БГ12-24М | 45/56 | 56/73,9 | 34,7 | ||
50БГ12-25АМ | 45/80 | 56/108,0 | 41,1 | ||
70БГ12-24М | 56/56 | 73,9/73,9 | 39,2 | ||
70БГ12-25АМ | 56/80 | 73,9/108,0 | 45,6 | ||
100БГ12-25АМ | 80/80 | 108,0/108,0 | 52,0 | ||
