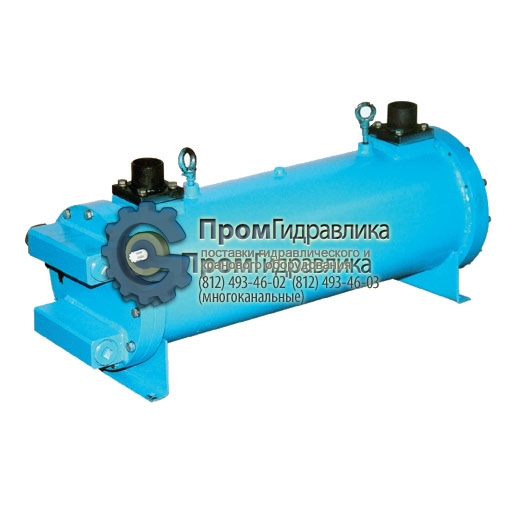

Маслоохладители МО
Маслоохладители МО применяются для охлаждения рабочей жидкости в гидросистемах станков.
В качестве охлаждаемой рабочей жидкости применяются минеральные масла, не коррозирующие алюминий и его сплавы, с кинематической вязкостью от 10 до 400мм2/с при температуре до +70°С и температуре окружающей среды от +1 до +55°С.
В качестве охлаждающей жидкости применяется вода промышленного водоснабжения при температуре от +5°С до +30°С. Положение при эксплуатации любое.
Параметры | Типоразмер маслоохладителя | ||||
МО-2,5 | МО-4 | МО-6,3 | МО-10 | ||
Количество тепла отводимое маслоохладителем при перепаде температур масла и воды на входе 35°С и номинальных расходах, Дж/ч(ккал/ч) | 10*107(20*103) | 12,5*107(32*103) | 20*107(50*103) | 30*107(80*103) | |
Давление на входе, МПа(кгс/см2) масла, не более воды, не более | 0,8(8) 0,4(4) | ||||
Расходы теплоносителей, л/мин Масла: Номинальный Максимальный Воды: Номинальный максимальный | 100 125 50 63 | 160 200 80 100 | 250 320 125 160 | 400 630 160 200 | |
Перепад давлений на маслоохладителе при номинальных расходах теплоносителей, МПа(кгс/см2) масла воды | 0,1(1) 0,05(0,5) | ||||
Масса, кг (±5) | 70 | 82 | 135 | 166 | |
