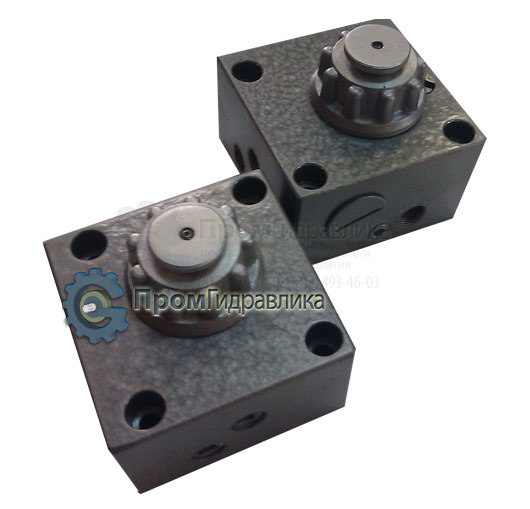

Регуляторы расхода МПГ55, ПГ55-62
Регуляторы расхода МПГ55-1.М (трехлинейные), регуляторы расхода МПГ55-2.М, МПГ55-3.М и ПГ55-62 (двухлинейные) применяются для поддержания установленной скорости перемещения рабочих органов в гидросистемах станков, независимо от нагрузки и ограничения давления в напорной линии.
Регуляторы расхода М(А,Б)ПГ55-1М имеют предохранительный клапан для ограничения давления в рабочей магистрали соответственно 6,3 , 10, 20 МПа.
Регуляторы расхода МПГ55-2.М не имеют предохранительного клапана.
Регуляторы расхода МПГ55-3.М имеют обратный клапан для свободного пропуска рабочей жидкости в обратном направлении.
Регуляторы расхода ПГ55-62 с распределителем и обратным клапаном имеют обратный клапан для свободного пропуска рабочей жидкости в обратном направлении и дополнительный золотник, управляющийся от кулачка, что позволяет механически отключать и включать регулятор расхода.
Технические характеристики регуляторов расхода МПГ55, ПГ55-62
Марка регулятора расхода | Условный проход, мм | Давление нагнетания, МПа | Расход рабочей жидкости, л/мин | Масса, кг | Габаритные размеры, мм | ||
Ном | Макс | Ном | Макс | ||||
МПГ55-12М | 10 | 6,3 | 10 | 25 | 32 | 4 | 138х106х97 |
МАПГ55-12М | 10 | 10 | 12,5 | 25 | 32 | 4 | 138х106х97 |
МБПГ55-12М | 10 | 20 | 21,5 | 25 | 32 | 4 | 138х106х97 |
2МДПГ55-12М | 10 | 32 | 38 | 25 | 32 | 4 | 138х106х97 |
МПГ55-22М | 10 | 20 | 21,5 | 25 | 32 | 4,5 | 108х106х94 |
2МПГ55-22М | 10 | 32 | 32 | 25 | 32 | 4 | 104х110х90 |
МПГ55-32М | 10 | 20 | 21,5 | 25 | 32 | 4 | 112х106х94 |
МПГ55-14М | 16 | 6,3 | 10 | 100 | 120 | 7,5 | 164х126х108 |
МАПГ55-14М | 16 | 10 | 12,5 | 100 | 120 | 7,5 | 164х126х108 |
МБПГ55-14М | 16 | 20 | 21,5 | 100 | 120 | 7,5 | 164х126х108 |
2МДПГ55-14М | 16 | 32 | 38 | 100 | 120 | 8,6 | 164х126х108 |
МПГ55-24М | 16 | 20 | 21,5 | 100 | 120 | 8 | 137х126х108 |
2МПГ55-24М | 16 | 32 | 32 | 100 | 120 | 8,2 | 137х126х108 |
МПГ55-34М | 16 | 20 | 21,5 | 100 | 120 | 7,5 | 147х126х108 |
МПГ55-15М | 20 | 6,3 | 10 | 200 | 240 | 15,5 | 207х166х132 |
МАПГ55-15М | 20 | 10 | 12,5 | 200 | 240 | 15,5 | 207х166х132 |
МБПГ55-15М | 20 | 20 | 21,5 | 200 | 240 | 15,5 | 207х166х132 |
2МДПГ55-15М | 20 | 32 | 38 | 200 | 240 | 17,4 | 207х166х132 |
МПГ55-25М | 20 | 20 | 21,5 | 200 | 240 | 15,5 | 181х166х132 |
2МПГ55-25М | 20 | 32 | 32 | 200 | 240 | 17 | 181х166х132 |
МПГ55-35М | 20 | 20 | 21,5 | 200 | 240 | 15,5 | 188х166х122 |
ПГ55-62 | 10 | 20 | 22 | 20 | 22 | 6,5 | 165х132х124 |
Регуляторы потока ПГ55-1 и МПГ55-1 с предохранительным клапаном состоят из следующих основных деталей (в значительной степени унифицированных с деталями регулятора потока ПГ55-2):
- корпуса,
- указателя оборотов,
- втулки,
- втулки-дросселя,
- винта,
- валика,
- контргайки,
- лимба,
- штифта,
- пружин,
- пробок,
- переходника,
- валика,
- корпуса вспомогательного клапана
- золотника.
Масло из напорной линии через отверстие «Подвод» поступает непосредственно к дросселирующей щели и далее через отверстия во втулке и отверстие «Отвод» отводится в гидросистему. Поддержание постоянного перепада давления на дросселирующей щели обеспечивается золотником, однако в отличие от описанных ранее регуляторов потока золотник при своем осевом перемещении изменяет дросселирование части потока масла, проходящей из напорной линии в сливную через отверстия, частично перекрытые его рабочей кромкой. В процессе работы аппарата золотник находится в равновесии под действием усилия пружины и усилий от давления масла в его торцовых полостях, связанных с полостью входа в дросселирующую щель, а также в полости, соединенной с выходом из дросселирующей щели. Это обеспечивает автоматическое поддержание постоянного перепада давления на дросселирующей щели, и следовательно, изменение давления масла в напорной линии в зависимости от давления в отводном отверстии.
