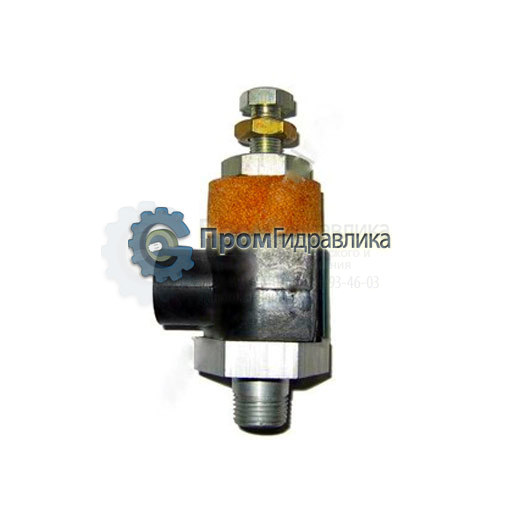

Пневмоклапан предельного давления П-КГ
Пневмоклапан предельного давления П-КГ предназначен для понижения давления до заданной величины в пневмоприводах промышленных роботов, путем сброса сжатого воздуха в атмосферу при повышении давления выше заданного.
По способу присоединения:
П-КГ 1 - с метрической резьбой М24х1,5;
П-КГ 2 - с конической резьбой К 3/8".
Параметры | П-КГ 1 | П-КГ 2 |
Номинальное давление, МПа (кгс/см2) | 0,63 | 6,3 |
Диапазон настройки давления, МПа (кгс/см2) | 0,05-0,63 | 0,5-6,3 |
Номинальный расход воздуха при давлении настройки 0,5 МПа ( 5 кгс/см2) м3/мин | 0.8 | |
Изменение ( превышение ) давления перед клапаном над давлением настройки при изменении расхода воздуха от нуля до 0,02 м3/мин, МПа ( кгс/см2), не более | 0,07 | 0,7 |
Изменение ( превышение ) давления перед клапаном над давлением настройки при изменении расхода воздуха от нуля до номинального, МПа ( кгс/см ), не более | 0,16 | 1,6 |
Присоединительная резьба | М24х1,5 | К3/8" |
Масса, кг | 0,21 | |
