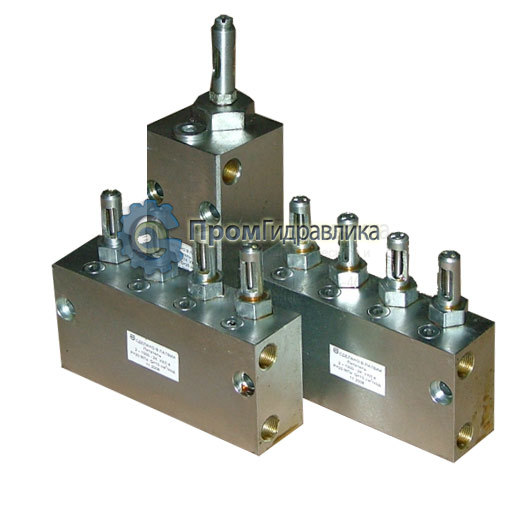

Питатели двухлинейные
Питатели двухлинейные централизованных смазочных систем предназначены для периодической подачи дозированных порций очищенных пластичных смазочных материалов с числом пенетрации не ниже 260 при температруе 25оС, к трущимся поверхностям при давлении в магистральных линиях до 20 МПа (200 кгс/см2).
Питатели изготавливаются
- с резьбовым присоединением;
- модульного (притычного) исполнения.
Питатели с резьбовым присоединением изготавливаются с отводами снизу, смазка подается при прямом и обратном ходах поршня в один и тот же отвод.
Питатели изготавливаются в климатическом исполнении УХЛ4 и Т4.
Пример условного обозначения питателя типа 2, с номинальной подачей в один отвод 5 см3/ход, с четырьмя отводами, с конической резьбой, климатического исполнения УХЛ4:
Питатель 2–0500–4-К УХЛ4.
Технические характеристики питателей
Обозначение | Число отводов, n | Номинальная подача, см3/ход | Пределы регулирования подачи, см3/ход | Масса, кг | Габаритные размеры, мм |
2-0200-1-К | 1 | 2,0 | 0,5-2,0 | 0,63 | 48х37х112 |
2-0200-2-К | 2 | 1,05 | 78х37х112 | ||
2-0200-3-К | 3 | 1,46 | 108х37х112 | ||
2-0200-4-К | 4 | 1,78 | 138х37х112 | ||
2-0500-1-К | 1 | 5,0 | 1,5-5,0 | 1,25 | 54х45х125 |
2-0500-2-К | 2 | 2,25 | 92х45х125 | ||
2-0500-3-К | 3 | 3,2 | 130х45х125 | ||
2-0500-4-К | 4 | 4,2 | 168х45х125 | ||
2-1000-1-К | 1 | 10 | 3-10 | 3,8 | 90х125х168 |
2-1000-2-К | 2 | 4,2 | 90х125х168 | ||
2-2500-1-К | 1 | 25 | 9-25 | 4,2 | 70х67х201 |
Примечание. В поставку питателей переходные штуцера не входят. При заказе переходных штуцеров следует ссылаться на типоразмер: штуцер для магистральных трубопроводов обозначается ШПГ-3/8”, к точкам смазки – ШПГ-1/4”.
