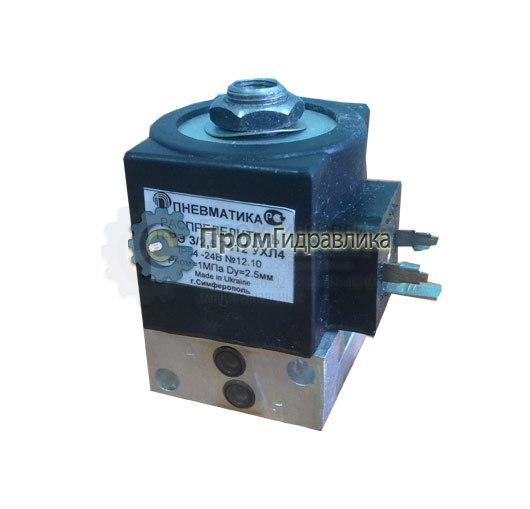

Пневмораспределители трехлинейные П-РЭ3/2,5


Пневмораспределители трехлинейные с электромагнитным управлением П-РЭ3/2,5 предназначены для управления потоком сжатого воздуха в пневмоприводах различного назначения.

Структура условного обозначения пневмораспределителя П-РЭ3/2,5-7312 УХЛ4

П-РЭ3/2,5

Тип пневмораспределителя

7

Исполнение корпуса по присоединению к электросети и наличию ручного исполнения

3

Присоединение к электросети:
1 - через сальник;
2 - через разъем;
3 - без сальника:

1

Род тока:
1 - постоянный (12, 24, 48, 110В);
2 - переменный с частотой 50Гц (12, 36, 110, 220В)

2

Напряжение, В:
1- 12; 2- 24; 3- 36; 4- 48; 5- 110; 6- 220.

УХЛ4

Условное обозначение климатического исполнения по ГОСТ 15150 УХЛ4.

Технические характеристики пневмораспределителей П-РЭ3/2,5

П-РЭ 3/2,5 14** Ду2,5, боковое резьбовое присоединение К1/8", без кнопки ручного управления
П-РЭ 3/2,5 12** Ду2,5, боковое резьбовое присоединение К1/8", без кнопки ручного управления,  разъём
П-РЭ 3/2,5 34** Ду2,5, боковое резьбовое присоединение К1/8", кнопка ручного управления, сальник
П-РЭ 3/2,5 32** Ду2,5 боковое резьбовое присоединение К1/8", кнопка ручного управления, разъём
П-РЭ 3/2,5 44** Ду2,5, боковое резьбовое присоединение К1/8", кнопка ручного управления с фиксацией, сальник
П-РЭ 3/2,5 42** Ду2,5 боковое резьбовое присоединение К 1/8", кнопка ручного управления с фиксацией, разъём

П-РЭ 3/2,5 24** Ду2,5, боковое резьбовое присоединение К1/4", без кнопки ручного управления

П-РЭ 3/2,5 22** Ду2,5 боковое резьбовое присоединение К1/4", без кнопки ручного управления,  разъём

П-РЭ 3/2,5 54** Ду2,5, нижнее стыковое присоединение,  без кнопки ручного управления. сальник
П-РЭ 3/2,5 52** Ду2,5 нижнее стыковое присоединение, без кнопки ручного управления,  разъём
П-РЭ 3/2,5 64** Ду2,5, нижнее стыковое присоединение, кнопка ручного управления, сальник
П-РЭ 3/2,5 62** Ду2,5 нижнее стыковое присоединение, с кнопкой ручного управления, разъём

П-РЭ 3/2,5 74** Ду2,5, боковое стыковое присоединение, кнопка ручного управления, сальник
П-РЭ 3/2,5 72** Ду2,5 боковое стыковое прсоединение, кнопка ручного управления.  разъём
П-РЭ 3/2,5 73** Ду2,5 боковое стыковое прсоединение, кнопка ручного управления, без сальника

Параметры

Данные

Условный проход, мм

2,5

Номинальное давление, МПа

1,0

Пропускная способность, Кv, м3/ч, не менее:
- для всех исполнений кроме П-РЭ3/2,5.73ХХХ
- для П-РЭ3/2,5.73ХХХ


0,16
0,12

Напряжение, В:
- постоянное;

- переменное 50Гц ;

- переменное 60Гц

12,24,48,110

24,36,110,220,380

110,220

Номинальная мощность электромагнита, не более:

- при постоянном напряжении, В;

- при переменном напряжении, 50Гц, В·А ;

-при переменном напряжении, 60Гц, В·А

12

22

28

Максимальное число срабатываний, мин-1

500

Утечки воздуха из полостей распределителя, см3/мин, не более

5

Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды, град. С, не более

85

Масса, кг, не более

0,5
